全電子失壓斷流計時儀（液晶顯示）該產品用于監視三相三線（三相四線）有功（無功）電度表的運行狀態，當PT回路（一次側或二次側）發生熔斷或完全斷相時，當CT回路發生開路時，該儀表將準確判斷失壓電壓及開路電流之相，并詳細記錄其相應的時間（或kWh），該產品還具有紅外通訊功能，可連接RS485滿足客戶遠程數據快速傳輸，以便幫助電力計量部門對電網進行管理，追補人為的或非人為的漏計電能。當PT回路相序逆相時，該儀表可發出提示，對加強用電管理及提高計量水平等方面有著十分重要的意義，是最理想的電能計量監視儀表。
主要功能
1．失壓計時
當電壓回路（PT）發生失壓時，能及時準確判斷故障的相別，記錄其故障期間的累計時間。若接入外
部有源電能脈沖輸入，則可同時記錄故障期間的異常電能量。
2．?dāng)嗔饔嫊r
當電流回路（CT）發生斷流（指電氣開路）或電流回路失流（指回路電流小于動電流）時，能及時準
確判斷故障的相別，記錄故障期間的累計時間。若接入外部有源電能脈沖輸入，則可同時記錄故障期間的
異常電量。
3．故障電量記錄
當儀表接入有源電能（有功）脈沖輸入時，能準確分相記錄故障電能，提供電量追補參考。
4．故障次數記錄
當電壓回路（PT）發生失壓，電流回路（CT）發生開路時，儀表內部啟動故障次數計數器，記錄失壓
次數或斷流次數。它是一個輔助參量。
5．事件記錄本儀表能按事件發生先后順序及時記錄失壓、斷流的起始日期、起始時間、終止日期、終止時間。
6．?dāng)?shù)據通訊
通過儀表 RS485 通信輔助接線端子，可與通訊終端或上位機進行數據通訊。
7．電壓相序指示
本儀表能指示出人為或事故造成的電壓相序倒錯現象。
參數介紹：
型 號 | 參比電壓Un | 額定電流In |
三相三線 | 3×100V | 3×1.5(6)A |
3×3(6)A | ||
3×380V | 3×1.5(6)A | |
3×3(6)A | ||
3×2.5(10)A | ||
3×5(20)A | ||
3×10(40)A | ||
3×10(60)A | ||
3×15(60)A | ||
3×20(80)A | ||
3×30(100)A | ||
三相四線 | 3×57.7/100V | 3×1.5(6)A |
3×3(6)A | ||
3×220/380V | 3×1.5(6)A | |
3×3(6)A | ||
3×2.5(10)A | ||
3×5(20)A | ||
3×10(40)A | ||
3×15(60)A | ||
3×20(80)A | ||
3×30(100)A |
額定頻率 | 50Hz |
外型尺寸 | 265mm′170mm′75mm |
重量 | 約2.5kg |
正常工作電壓 | 0.8Un～1.2Un |
極限工作電壓 | 0.7Un～1.3Un |
電壓線路功耗 | ≤1.5W和5 VA （輔助電源≤10VA） |
電流線路功耗 | ＜2 VA |
時鐘電池電壓 | 3.6V |
停電抄表電池電壓 | 3.0V |
時鐘準確度(日誤差) | ≤0.5s/d（溫度-30℃～＋65℃） |
時鐘電池容量 | ≥1200mAh |
停電后數據保存時間 | ≥10年 |
正常工作溫度 | -20℃～+60℃ |
極限工作溫度 | -30℃～+70℃ |
存貯和運輸溫度 | -40℃～+70℃ |
存儲和工作濕度 | ≤85%RH |
工作原理：
本失壓斷流計時儀內部由高速度低功耗微控制器、電流電壓采集電路、高精度時基發生電路、LCD
顯示驅動電路、報警輸出電路、三相電源供電電路、數據保存電路等部分組成。本儀表通過對電流電壓信
號和電能脈沖的采集，實現對計量回路的監視。工作原理框圖見圖一。

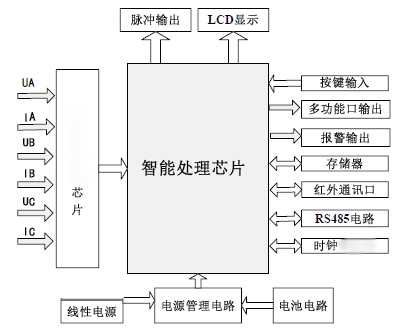

圖1 工作原理框圖
儀表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由計量芯片轉換為數字信號，高性能微控制器負責對數據進行分析處理。由于采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控制器僅需要管理和控制計量芯片的工作狀態。根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。
